Spring Web Programming Structure

 · 6 mins read

Table of Contents



웹-프로그래밍-설계-모델

스프링-MVC-Framework-기반의-웹-프로그래밍-구조

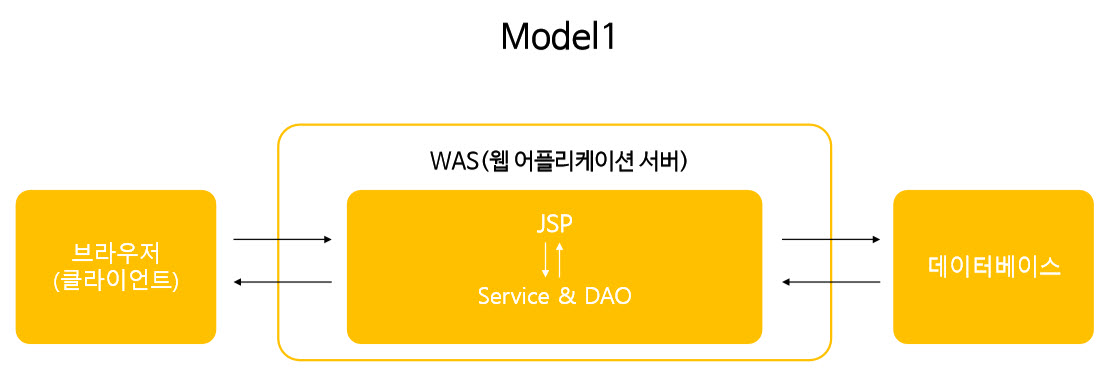

  • Model 1

    • JSP, Service, DAO를 한 파일로 관리
      • 개발 속도는 빠르지만 여러 언어를 하나의 문서에 다 작성하다보니 유지보수가 어려움


    • Request
      1. 사용자가 필요한 정보를 Web에 request
      2. WAS는 필요한 데이터를 DB에 request
    • Response
      1. DB로부터 response한 데이터를 WAS에서 가공한 후
      2. 사용자는 WAS로부터 정보를 response

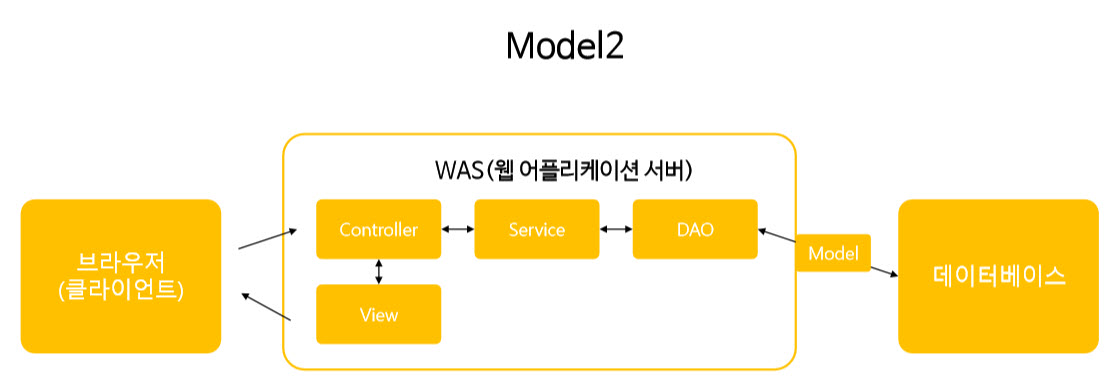

  • Model 2

    • Model 1 의 단점을 보완하기 위해 나온 모델
      • 각 기능을 MVC를 기본으로 모듈화 (쉬운 유지보수)
        • Model : DB와 통신하기 위한 모듈
        • View : 사용자에게 보여주기 위한 모듈
        • Controller : Service(기능)와 View를 컨트롤하기 위한 모듈


    • Request
      1. 사용자가 필요한 정보를 Web에 request 하면
      2. 먼저 Controller가 사용자에게 필요한 정보를 제공해줄 수 있는 Service(기능)를 선택한 후
      3. Service를 제공해주기 위해 필요한 데이터를 데이터베이스에 request 하기 위해
      4. 데이터베이스 접근을 위한 DAO 모듈에 요청 후 Model이라는 객체를 통해 DB와 통신
    • Response
      1. Model이라는 객체를 통해 DB와 통신하면서 필요한 데이터를 response
      2. Service는 DB로부터 데이터를 response한 후
      3. Controller는 Service를 response하고
      4. 이 Service를 사용자에게 다시 response해주기 위해
      5. Controller는 View 객체(JSP)를 통해 사용자에게 response

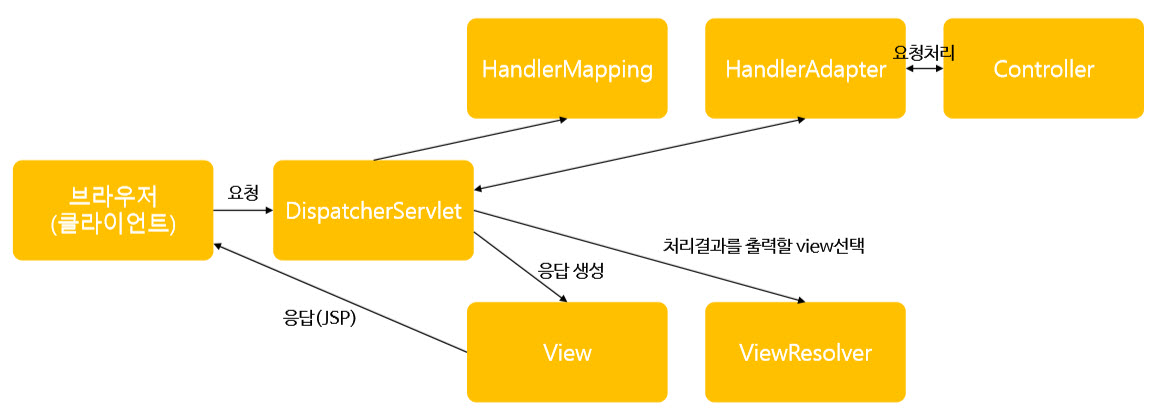

스프링-MVC-framework-설계-구조


  • 사용자는 필요한 정보를 DispatcherServlet에게 요청
  • DispatcherServlet은
    1. 받은 요청을 HandlerMapping에 토스
      • HandlerMapping은 다양한 Controller 중 적합한 Controller를 선택
    2. 다시 HandlerAdapter에 토스
      • HandlerAdapter는 해당 Controller가 가지고 있는 다양한 method 중 적합한 method를 선택
      • 데이터가 담긴 Model을 반환
    3. 다음 ViewResolver에 토스
      • ViewResolver는 받은 Model에 적합한 JSP 문서를 선택
    4. 다음 View에 토스
      • View는 받은 JSP 문서로 response 생성
    5. 사용자에게 response
  • 개발자가 실질적으로 개발해야할 부분은 Controller와 View
    • Controller는 Back-End
    • View는 Front-End


DispatcherServlet-설정

Web application 진입의 첫 번째 관문

  • web.xml에 servlet 매핑

    <servlet>
        <servlet-name>서블릿 별칭</servlet-name>
        <servlet-class>서블릿명(패키지 이름을 포함한 전체서블릿명)</servlet-class>
    </servlet>

    <servlet-mapping>
        <servlet-name>서블릿별칭</servlet-name>
        <url-pattern>/맵핑명</url-pattern>
    </servlet-mapping>

  • 적용

    <servlet>
        <servlet-name>appServlet</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>/WEB-INF/spring/appServlet/servlet-context.xml</param-value>
        </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>

    <servlet-mapping>
        <servlet-name>appServlet</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

    1. DispatcherServlet을 appServlet로 이름을 지정

      • <servlet-name>appServlet</servlet-name>

    2. 웹어플리케이션에서 사용자로부터 request가 발생하면 가장 먼저 DispatcherServlet을 사용자의 요청을 받음. 따라서 개발자는 DispatcherServlet을 서블릿으로 등록 해주는 과정을 설정

      • <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>

    3. DispatcherServlet이 등록될 때 init-param, 초기 파라미터에 스프링 설정 파일도 설정

      • Spring Container가 생성되면 HandlerMapping, HandlerAdapter, ViewResolver도 Spring Container 안에 자동으로 생성
      • 스프링 설정 파일을 명시하지 않을 경우, 자동으로 appServlet-context.xml 이라는 파일을 설정

        • 일반적으로 초기 파라미터로 스프링 설정 파일을 설정 (servlet-context.xml파일이 스프링 설정의 역할)

          <param-value>/WEB-INF/spring/appServlet/servlet-context.xml</param-value>

    4. appServlet은 루트(/)에 들어온 모든 기능을 처리

      • 사용자의 모든 요청을 받기 위해서 서블릿 맵핑 경로는 ‘/’로설정

      • <servlet-name>appServlet</servlet-name>
        <url-pattern>/</url-pattern>



Controller-객체

DispatcherServlet <- HandlerAdapter -> Controller

Controller는 (Server, Dao-DB)와 연결되어있고 (Model, View)를 response

  • @Controller

    • Controller는 개발자가 직접 만들어줘야 함

    • servlet-context.xml 스프링 설정 파일에 annotation-driven TAG 추가

      • spring container를 사용하기 위한 여러 class들이 빈 객체로 설정 파일로 존재
      • @Controller annotation 사용을 위함
      <annotation-driven />

    • Controller로 사용할 객체는 class로 정의하고 class 위에 @Controller annotation 추가

      • 이 class 파일은 Controller 기능을 수행
      @Controller
      public class HomeController {
          // ...
      }

  • @RequestMapping
    • @Controller 안에 있는 method들은 @RequestMapping을 이용하여

    • 사용자로부터 들어오는 요청에 적절한 method가 실행될 수 있도록 매핑

      • Ex) https://localhost:3000/example/success 를 request할 경우,
      @RequestMapping("/success")
      public string success(Model model) {
          return "success";
      }

  • Model 타입의 파라미터

    • Controller에서 모든 작업이 완료되고 Model과 View를 response하기 위해

      • method의 파라미터로 model 객체 명시

        @RequestMapping("/success")
        public string success(Model model) {
            // ...
        }

      • Model 데이터를 View에서 사용하기 위해 setAttribute()

        model.setAttribute("tmpData", "model has data!!")

    • 개발자는 Model 객체에 데이터를 담아서 DispatcherServlet에 전달할 수 있음
    • DispatcherServler에 전달된 Model데이터는 View에서 가공되어 클라이언트한테 응답


View-객체

DispatcherServlet <- ViewResolver -> View

  • spring 설정 파일에 InternalResourceViewResolver라는 Bean 객체 생성

    • 해당하는 적합한 View를 선택
    <beans:bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <beans:property name="prefix" value="/WEB-INF/views/" />
        <beans:property name="suffix" value=".jsp" />
    </beans:bean>

  • 적합한 View를 선택하는 방법은

    • @Controller 안에 매핑되는 mothod의 return값과

      • Ex) https://localhost:3000/example/success 를 request할 경우,
      @RequestMapping("/success")
      public string success(Model model) {
          return "success";
      }

    • InternalResourceViewResolver에서 만들어준 prefix, suffix값이 합쳐져서

    • /WEB-INF/views/success.jsp 라면 JSP 파일을 찾아주게 된다.

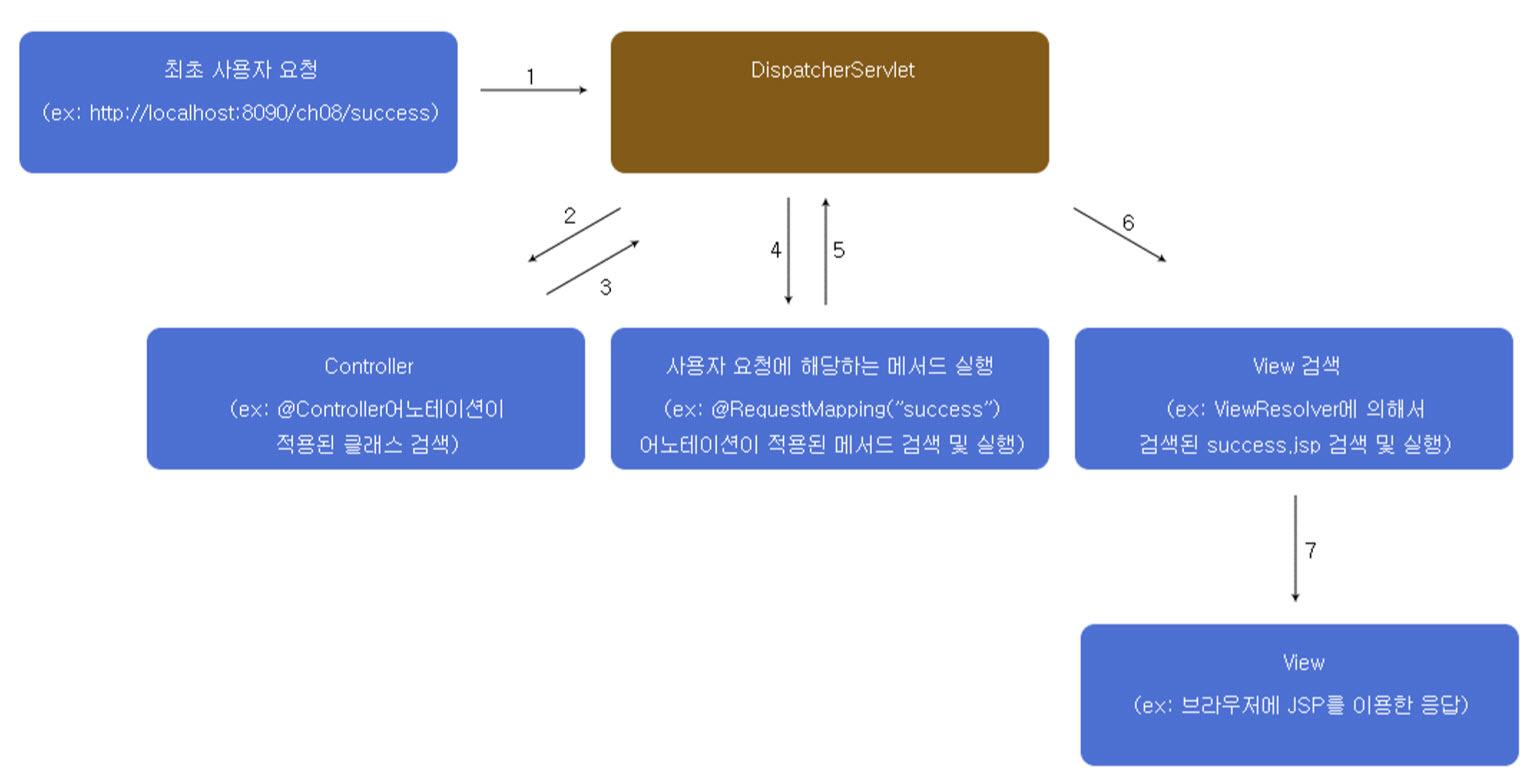

전체적인-웹-프로그래밍-구조


  1. 사용자가 https://localhost:3000/example/success 를 요청하면 DispatcherServlet이 받음
    • DispatcherServlet은 Spring Framework에 있는 것이고, web.xml에서 servlet 등록을 하고, 하면서 초기 파라미터로 spring 설정 파일을 설정
  2. HandlerMapping을 통해 적합한 Controller를 선택
    • Controller는 @Controller annotation으로 생성
  3. 적합한 Controller를 찾았다면 다시 DispatcherServlet으로
  4. HandlerAdapter를 통해 해당 Controller로부터 적합한 Method를 선택
    • @RequestMapping(‘사용자 요청 값’) annotation 탐색
    • Method가 실행되면 Service, DAO, DB가 있을 것이고,
  5. 적합한 Method를 찾았다면 Model과 View를 DispatcherServlet로
  6. Model과 View를 가지고 ViewResolver를 통해 적합한 View를 선택
    • prefix + ‘사용자 요청 값’ + suffix.jsp 실행
  7. 적합한 View에 데이터를 씌워서 JSP로 response



Final-Pjt-Structure

> src
	> main
		> java.com.ho.lec
			> config
				# DBConfig.java
            > member
            	> controller
            		# MemberController.java
            	> dao
            		# IMemberDao.java
            		# MemberDao.java
            	> service
            		# IMemberService.java
            		# MemberService.java
            	# Member.java
            	# MemberLoginInterceptor.java
           	# HomeController.java
        > resources
        	> META-INF
        	# log4j.xml
        > webapp
        	> resources\css
        		# normal.css
        	> WEB-INF
        		> classes
        		> spring
        			> appServlet
        				# servlet-context.xml
        			# root-context.xml
        		> views
        			> member
        				# joinForm.jsp
        				# joinOk.jsp
        				# loginForm.jsp
        				# loginOk.jsp
        				# ...
        			# index.jsp
        		# web.xml
# pom.xml
